金剛石砂輪修整專用機床
|
|
| 產品型號：NH45SL |

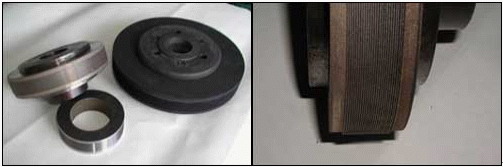

該機床采用電火花放電加工原理，對金屬基金剛石砂輪進行成形修整，砂輪成形精度高，工藝先進，可加工各種槽形曲線，是金剛石砂輪加工的理想設備。具有砂輪成形精度高、 可修整各種復雜輪廓曲線外圓、修整后的砂輪鋒利、耐用、加工時無切削力、機床可靠性好、使用壽命長等優點。
產品特點：
Ø 電極輪在線修整保證有效的加工精度和效率。
Ø 內置三軸數顯裝置，操作方便，定位可靠。
Ø 性能卓越的放電電路，采用高速單片機控制，配合加工中自動調整脈沖前沿技術，根據加工狀況自動修正放電波形，能有效提高加工效果。
Ø 加工參數自動轉換，自動化程度高。
Ø 10組/每組10段加工參數編程。
Ø 放電自適應控制，放電狀態自動檢測調整功能。
Ø 放電自適應電路，采用模糊控制，有自適應抬刀。
Ø 自適應脈寬間調整，自適應脈沖前沿，自適應靈敏度。
Ø 單片機控制的手控盒，功能強大，能完成大部分操作工作。通過背面的軟磁橡膠，可以方便的吸附于任何合適的位置。
Ø 三軸采用精密名牌重載直線滾動導軌和精密名牌滾珠絲杠，保證機床的運動精度和靈敏度，精度高穩定性保持性好。
Ø 三軸加裝5μm光柵尺閉環控制，保證數控運動的位置精度。
Ø 安全防護：設有液面位置保護，感光保護和自動滅火裝置，確保機床操作的安全性。
Ø 采用意大利進口油泵，噪音小，可靠性高。
品質保證：
Ø 嚴格遵循ISO9002質量控制體系，從采購、元器件檢驗、生產、調試檢驗等各方面保證產品質量。
Ø 以誠信、卓越、責任、中興的凝華宗旨，樹立全員品質觀念，保證在每道工序，每個員工都盡心盡力努力提高每臺機床的品質。
Ø 全程檔案跟蹤，詳細記錄過程中的每一個細節，確保產品質量的可追溯性。
Ø 完善詳盡的工藝文件，加上定期的員工培訓，保證每道工序的最優質量。
Ø 出廠前通過多項嚴格的加工工藝試驗（包括，加工速度指標，大面積加工，光潔度加工，最小損耗加工等等），精心調教，保證每臺機床的加工速度，加工光潔度和電極損耗綜合性能指標。
主機 NH7145NC
工作臺尺寸 450×700
XY軸行程 450×350
主軸行程 250+200
主軸最大承重（Kg） 75
工作臺承重 800
電極板至工作臺距離 最大840
工作油槽尺寸（內腔）(mm) 1060×680×390
機床外形尺寸(長寬高)(mm) 1330×1300×2030
機床重量（Kg） 1500
電源 NH7145NC
最大加工電流（A） ≤60
總輸入功率 6
輸入電源 380
最小電極損耗（%） <0.1%
最佳表面粗糙度（µm） ≤Ra0.8
最高生產率（mm3/min） 600
控制系統 單軸數控
輸入方式 按鍵輸入
顯示方式 數碼顯示
驅動方式 直流伺服
測量方式 5µm光柵尺
電源外形尺寸 600×710×1800
油箱
外形尺寸 1400×900×480
容積（L） 500
過濾方式 可換紙芯
安全配置 自動滅火器、感光探頭、液面保護 | |
