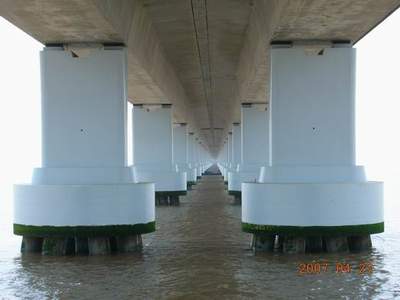

 混凝土設(shè)施延壽封閉劑 混凝土設(shè)施延壽封閉劑是針對島礁混凝土結(jié)構(gòu)而研制的一種新型外防腐蝕涂料。封閉劑由環(huán)氧封閉底液、玻璃鱗片中間層及丙烯酸聚氨酯面層三部分組成。性能試驗證明，該復(fù)合涂層具有優(yōu)良的物理機械性能、耐水性、耐鹽水性、耐油性、耐鹽霧、耐濕熱和耐老化性能。適用于沿海及內(nèi)陸混凝土設(shè)施的外表面防腐蝕保護(hù)，可有效封閉混凝土中的毛細(xì)孔、小孔及其它微小裂縫、對水、氯離子和二氧化碳等腐蝕介質(zhì)的滲透起到良好的阻擋效應(yīng)，可延長混凝土設(shè)施的使用壽命，減少維修經(jīng)費，提高其利用率。 1、 涂料組成：(分為底層底層封閉液，中間涂層，面層涂料三種，每種涂料均由甲、乙兩組份組成) 底層涂料 甲組份(淺灰色液體) 乙組份(棕色液體) 中間涂料 甲組份(鐵紅色液體) 乙組份(棕色液體) 面層涂料 甲組份(灰/月白/深綠/海藍(lán)/黑色液體) 乙組份(無色液體) 2、用量比和包裝 該涂料各組份間的配比是通過研究和大量試驗對比選擇的最佳用量比。為使用方便，產(chǎn)品出廠時按比例配套包裝。 底液(淺灰色) 中間層(鐵紅色) 面層(各色) 甲組份(鐵桶) 21 20 20 乙組份(塑料桶) 3.5 1.2 2 3、施工方法 1)、底面處理 (1)混凝土表面含水量控制。混凝土含水率位應(yīng)小于6%，否則對施工質(zhì)量會有較大的影響。簡單的測試方法是：使用吸水濾紙按壓在混凝土表面幾分鐘，如果濾紙變黑吸濕，說明混凝土表面含水量過高。 (2)混凝土表面處理。根據(jù)條件不同，可采用電動鋼絲輪、風(fēng)動鋼絲輪、手工鋼絲刷等工具對混凝土表面進(jìn)行處理，以除去混凝土表面泛堿和附著物，增加表面毛糙度，并用壓縮空氣將灰塵噴吹干凈。 2)、配漆 油漆使用前要充分?jǐn)嚢?，待攪拌均勻后將乙組份倒入甲組份中，混合均勻后方可使用。甲、乙組份混合后，最好先放置15分鐘，熟化后使用效果更佳。如油漆用量較少，甲、乙組份可按比例進(jìn)行調(diào)配。 3)、涂漆 (1)可采用刷漆、輥涂、噴涂法施工。盡量做到涂層薄厚均勻，不漏涂、不流掛并達(dá)到規(guī)定的厚度。在常溫條件下每天可涂1-2道。 涂裝程序 組 份 配比(㎏) 顏色 膜厚(μm) 用漆(g/㎡) 第一道 底液甲組份+乙組份 21：3.5 淺灰 25～30 ～200 第二道 中間層甲組份+乙組份 20：1.2 醬紅 80～100 ～150 第三道 面層甲組份+乙組份 20：2 深綠 30～40 ～120 第四道 面層甲組份+乙組份 20：2 深綠 30～40 ～120 (2)每次涂刷完畢，要及時用稀料清洗漆刷等施工工具，以備下次使用。若采用噴涂，更需要及時用稀料將噴槍和軟管洗凈，防止涂料固化后堵塞。 4、注意事項 1)、涂料儲存期為1.5年,超過儲存期應(yīng)進(jìn)行性能指標(biāo)化驗,若合格仍可使用. 2) 、涂料中含有機溶劑，施工現(xiàn)場應(yīng)注意排風(fēng)，嚴(yán)禁明火，要使用防暴燈照明。 3)、請于陰涼、通風(fēng)、干燥處儲存涂料。 4)、面漆乙組份易與空氣中的水分反應(yīng)，如果一次未用完，剩余產(chǎn)品應(yīng)注意密封，以防固化。 |
沈網(wǎng)警備案20040880號
增值電信業(yè)務(wù)經(jīng)營許可證：遼B2-20190027
