 硅灰 微硅粉 納米硅粉 二氧化硅粉
舒經(jīng)理 186-1175-2281 業(yè)務QQ:3067-5929-18
產(chǎn)品介紹：
硅灰是在冶煉硅鐵合金和工業(yè)硅時產(chǎn)生的SiO2和Si氣體與空氣中的氧氣迅速氧化并冷凝而形成的一種超細硅質(zhì)粉體材料。
物理化學性能：

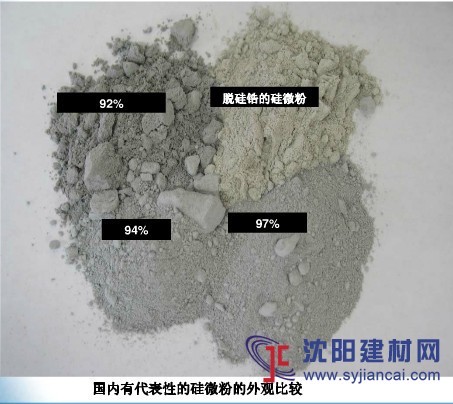

1、硅灰:外觀為灰色或灰白色粉末﹑耐火度>1600℃。容重：200～250千克/立方米。
硅灰的化學成份見下表：
項目 SiO2 Al2O3 Fe2O3 MgO CaO NaO
PH平均值 75～98% 1.0±0.2% 0.9±0.3% 0.7±0.1% 0.3±0.1% 1.3±0.2% 中性
2、硅灰的細度：硅灰中細度小于1um的占80%以上，平均粒徑在0.1～0.3um，比表面積為:20～28m2/g。其細度和比表面積約為水泥的80～100倍，粉煤灰的50～70倍。
3、顆粒形態(tài)與礦相結(jié)構(gòu)：硅灰在形成過程中，因相變的過程中受表面張力的作用，形成了非結(jié)晶相無定形圓球狀顆粒，且表面較為光滑，有些則是多個圓球顆粒粘在一起的團聚體。它是一種比表面積很大，活性很高的火山灰物質(zhì)。摻有硅灰的物料，微小的球狀體可以起到潤滑的作用。
作用：
微硅粉能夠填充水泥顆粒間的孔隙，同時與水化產(chǎn)物生成凝膠體，與堿性材料氧化鎂反應生成凝膠體。在水泥基的砼、砂漿與耐火材料澆注料中，摻入適量的硅灰，可起到如下作用：
1、顯著提高抗壓、抗折、抗?jié)B、防腐、抗沖擊及耐磨性能。
2、具有保水、防止離析、泌水、大幅降低砼泵送阻力的作用。
3、顯著延長砼的使用壽命。特別是在氯鹽污染侵蝕、硫酸鹽侵蝕、高濕度等惡劣環(huán)境下，可使砼的耐久性提高一倍甚至數(shù)倍。
4、大幅度降低噴射砼和澆注料的落地灰，提高單次噴層厚度。
5、是高強砼的必要成份，已有C150砼的工程應用。
6、具有約5倍水泥的功效,在普通砼和低水泥澆注料中應用可降低成本.提高耐久性。
7、有效防止發(fā)生砼堿骨料反應。
8、提高澆注型耐火材料的致密性。在與Al2O3并存時，更易生成莫來石相，使其高溫強度，抗熱振性增強。
適用范圍：
硅灰現(xiàn)在被廣泛的使用，如商品砼、高強度砼、自流平砼、不定形耐火材料、干混（預拌）砂漿、高強度無收縮灌漿料、耐磨工業(yè)地坪、修補砂漿、聚合物砂漿、保溫砂漿、抗?jié)B砼、砼密實劑、砼防腐劑、水泥基聚合物防水劑；橡膠、塑料、不飽合聚酯、油漆、涂料以及其他高分子材料的補強，陶瓷制品的改性等等。
施工配比：
用硅灰配制混凝土時，一般與膠凝材料的重量比為：
★ 高性能混凝土：5-10%；
★ 水工混凝土：5-10%；
★ 噴射混凝土：5-10%；
★ 助泵劑：2-3%；
★ 耐磨工業(yè)地坪：6-8%；
★ 聚合物砂漿、保溫砂漿：10-15%；
★ 不定形耐火澆注料：6-8%。
注意事項：
硅灰混凝土與普通混凝土的施工方法并無重大區(qū)別，但施工中良好地組織與振搗密實很有必要。硅灰混凝土早強的性能會使終凝時間提前，在抹面時應加注意；同時摻加硅灰會提高混凝土的粘滯性和大幅度減少泌水，使抹面稍顯困難。
硅灰混凝土施工安全應嚴格按照混凝土工程的有關(guān)國家施工規(guī)范進行操作，但因硅灰較輕，嚴禁高空拋灑材料，防止硅灰飛揚。
包裝貯存：
★ 包裝：復合牛皮紙袋，粉體：20kg/袋。
★ 貯存：宜在室內(nèi)陰涼、干燥、通風處保存，可在零度以下環(huán)境中存放。
|
沈網(wǎng)警備案20040880號
增值電信業(yè)務經(jīng)營許可證：遼B2-20190027
