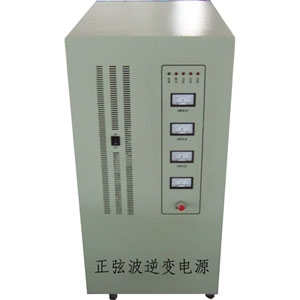

三相正弦波逆變電源
產品簡介:
該系列逆變電源專為發電廠、變電站設計，廣泛應用于電力系統通訊、監控、繼電保護以及事故照明，也可以為交流潤滑油泵、交流風機、水泵等提供不間斷電力并廣泛應用于航空航天、金融系統、辦公自動化控制、醫療衛生、軍事科研等各個領域。 產品特點: 本系列正弦波逆變電源與常規不間斷電源UPS相比，具有以下特點： 1. 避免重復投資，降低系統成本。發電廠或變電站往往具有110V和220V直流屏，直接從屏上取直流動力給逆變電源供電，省略了昂貴、笨重的蓄電池組，因此簡便快捷性價比高。 2. 延長不間斷時間，提高供電可靠性。由于電力系統直流屏采用了優質、長壽命的閥控式免維護蓄電池，采用“可靠的直流”+“可靠的逆變電源”，從而提高了系統的可靠性，同時由于蓄電池組容量大，電網斷電后可提供較長的不間斷供電時間。若采用常規的UPS，由于其蓄電池?zé)o專人維護，經常出現蓄電池已失效而無人知曉，一但電網斷電即造成UPS故障而使系統連續供電中斷,造成不必要的損失。 3、我公司生產的電力專用電源，主電路采用德國西門子公司IGBT模塊、驅動保護為日本三菱機芯，輸出部分采用隔離變壓器，安全可靠。輸出純正弦波，波形純凈穩定，具有過壓、過流、短路、超載等多種自動保護功能。
技術參數：
技術指標 BD3NB220-302 BD3NB220-303 BD3NB220-305 BD3NB220-307 BD3NB220-310
直 流 輸 入 輸入額定電壓(VDC) 220
輸入額定電流(A) 10．1 15．2 25．3 37．9 49．4
輸入直流電壓允許范圍(VDC) 180～300
交 流 輸 出 額定容量(KVA) 2．0 3．0 5．0 7．5 10
輸出額定功率(KW) l， 6 2．4 4．0 6．0 8．0
輸出額定電壓及頻率 380/220VAc，50HZ (三相四線)
輸出額定線電流(A) 3．0 4．6 7．6 11．4 15．2
輸出電壓精度(V) 380±3％
輸出頻率精度(HZ) 50±0．05
波形失真率(THD)(線性負載) ≤5％
三相負載不平衡能力 ≤20％
動態響應(負載0←→100％) 5％
功率因數(PF) 0．8
過載能力 150％，10秒
峰值系數(CF) 3：l
逆變效率(80％阻性負載) 90％ 92％
工 作 環 境 絕緣強度(輸入和輸出) 2000VAC，1分鐘
噪音(1米) ≤45dB
使用環境溫度 —<10℃>～+<50℃>
濕度 0～90％，不結露
使用海拔 ≤1000
機 械 尺 寸 立式深、寬、高 530×280×540 500×608×800 600×550×980
機架式深、寬、高 500×482 ×267 (6U) 492×720×300 ／
重量(Kg) 30 42 60 90 150
保護功能 輸入接反保護、輸入欠壓保護、輸入過壓保護、輸出過載保護、 輸出短路保護、過熱保護。
技術指標 BD3NB220-315 BD3NB220-320 BD3NB220-330 BD3NB220-345 BD3NB220-360 BD3NB220-3100 BD3NB220-3150 BD3NB220-3200
直 流 輸 入 輸入額定電壓(VDC) 220
輸入額定電流(A) 74 99 148 222 296 494 741 988
輸入直流電壓允許范圍(VDC) 180～300
交 流 輸 出 額定容量(KVA) 15 20 30 45 60 100 150 200
輸出額定功率(KW) 12 16 24 36 48 80 120 160
輸出額定電壓及頻率 380／220VAc，50H2 (三相四線)
輸出額定線電流(A) 22．8 30．1 45．6 68．4 91．2 152 228 304
輸出電壓精度(V) 380±3％
輸出頻率精度(Hz) 50±0．05
波形失真率(THD)(線性負載) ≤5％
動態響應(負載0←→100％) 5％
功率因數(PF) 0．8
過載能力 150％，10秒
峰值系數(CF) 3：l
逆變效率(80％阻性負載) 92％
三相負載不平衡能力 ≤20％ 100％
工 作 環 境 絕緣強度(輸入和輸出) 2000 VAC，1分種
噪音(1米) ≤50dB ≤60dB
使用環境溫度 <-10℃>～+<50℃>
濕度 0～90％，不結露
使用海拔 ≤1000
機 械 尺 寸 立式深、寬、高 600×550×1200 600×800×2260 800×1000×2260
重量(Kg) 200 250 360 450 550 850 1600 1800
保護功能 輸入接反保護、輸入欠壓保護、輸入過壓保護、輸出過載保護、 輸出短路保護、過熱保護 |
