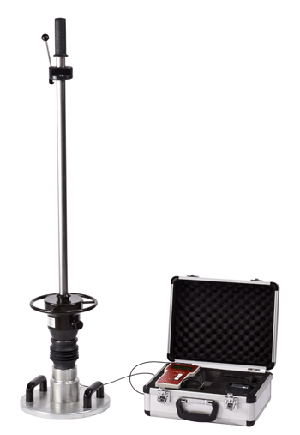

 HY-Evd動態變形模量測試儀(手持落錘彎沉儀)用于測定路基在動荷載作用下基床表層及過渡段級配碎石的彎沉值（Evd），從而評估路基的承載力和變形量。適用于受動荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控檢測，特別適用于場地狹窄地段檢測，如路橋（涵）過渡段及路肩的檢測，既有線路基等。它能快速測出動態變形模量Evd和地基系數K30。模擬列車高速行駛時對路基產生的沖擊效應進行動態測試,與靜載試驗相比，更能反映路基土的實際受力情況。
應用范圍
使用Evd動態變形模量測試儀（輕型落錘儀）進行動態平板載荷試驗主要應用于土方工程和交通道路建設。Evd動態變形模量測試儀用于測量土壤的承載能力、土壤和非膠結路面基層的壓實度，改善土壤的質量。此試驗方法適用于最大粒徑63mm的粗顆粒土及混合顆粒土。也適用于土壤的動態變形模量Evd的測量，測量范圍為Evd=15~70MN/m2。
執行標準
中華人民共和國行業標準《變形模量Ev2檢測規程（試行）》
產品特點
●模擬高速列車對路基產生的動應力進行動荷載測試，能夠反映土體的實際受力情況。其荷載板下的最大動應力σ=0.1 Mpa，與高速鐵路設計的土的動應力相符。
●測試速度快，檢測一點只需約2分鐘。在檢測數量不變的情況下，可以縮短檢測時間，不影響施工進度；在相同的檢測時間內，可以增加檢測數量，使測試數據更具有代表性；施工中可以隨時跟蹤檢測，發現問題及時處理，真正實現施工過程中的質量監控。
●操作簡便、自動化程度高、大幅度減輕勞動強度。避免人工讀表、記錄、繪圖、計算產生的誤判和誤差；全自動數據處理系統，數據液晶顯示且現場打印輸出波形及結果，確保測試結果的準確、客觀。
●體積小、重量輕、便于攜帶、安裝及拆卸方便。儀器總重量不超過35kg，最大單件重不超過15kg，不需要額外的加載設備；儀器測試地點轉移迅速、方便。
●適用范圍廣。該測試儀器除了可適用的土壤種類范圍與K30相同外，還特別適應于施工場地狹窄的困難地段，如路基與橋涵過渡段的檢測。
●特別適合于受動荷載作用的鐵路、公路、機場及工業建筑的地基質量監控測試。
●環保型產品。無核輻射以及廢氣等污染，利于環境保護和試驗人員的身體健康。
加載裝置
總重量：15.0kg
落錘重量：10.0kg
最大沖擊力：7.07kN
沖擊持續時間：18.0±2.0ms
材料：鍍鋅鋼／合金鋼
荷載板
直徑：300mm
厚度：20.0mm
重量：15.0kg
材料：鍍鋅鋼
電子沉陷測定儀
沉陷測試范圍：0.1～2.0mm±0.02mm
Evd測試范圍：10MPa～225MPa
電源：4×R6電池
適應溫度范圍：0～50℃
外觀尺寸：210mm×80mm×25mm
存儲量：200組測試曲線
鋁制儀器箱尺寸：380×310×180mm
重量：0.4kg
運輸包裝箱
鋁制設備箱尺寸：1270mm×410mm×380mm
凈重： 12kg |
